ENEコントローラー

製品イメージ


品 名:EMSコントローラー装置
型式名:ENE-C200
  • LTE回線を介して、PCS(パワーコンディショナ)の発電情報や蓄電池の診断データ、および各種センサデータをENEクラウドに送信します。
  • 出力制御を指示する電力会社サーバーとの間のLTE回線通信を可能とし、出力制御スケジュールに基づき、PCSへ出力指令を送信します。
  • PCS(パワーコンディショナ)や蓄電池の診断データ、および各種センサーデータを閲覧する機能を提供します。
  • PCS(パワーコンディショナ)や蓄電池の機器設定および運転モードの切り替えを遠隔で実施する機能を提供します。
  • PCS(パワーコンディショナ)や蓄電池の診断データ、および各種センサーデータは、ローカルストレージに一定期間保管されます。
  • 上位SCADAシステムとの通信を可能にするためのModbusスレーブ機能を提供します。

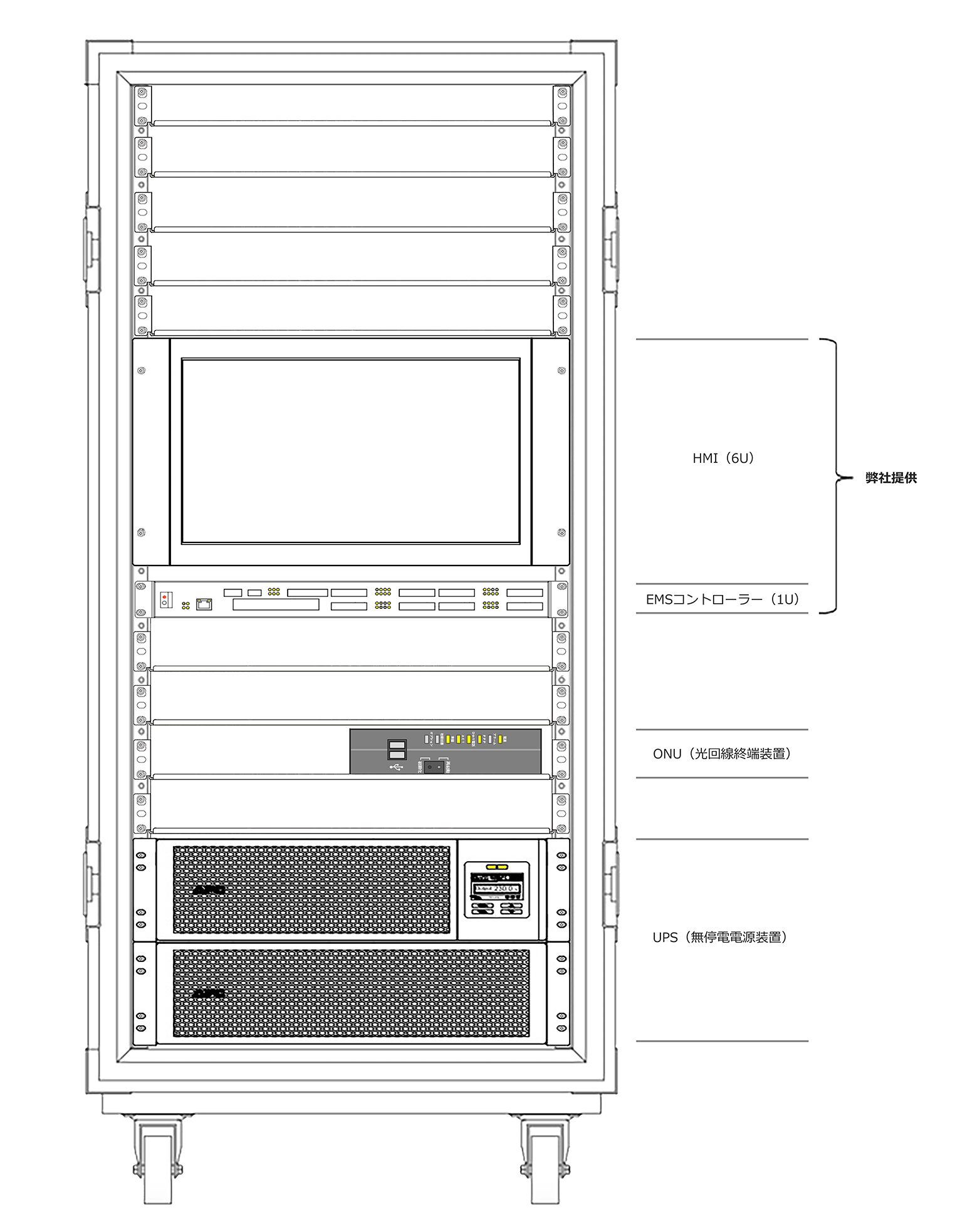

  • HMI(現地に設置するタッチパネル)による運転モード切替機能を提供します。
  • 技術適合証明書取得済み

 本製品は、日本国内専用品です。

基本仕様
  • 項目 仕様・機能

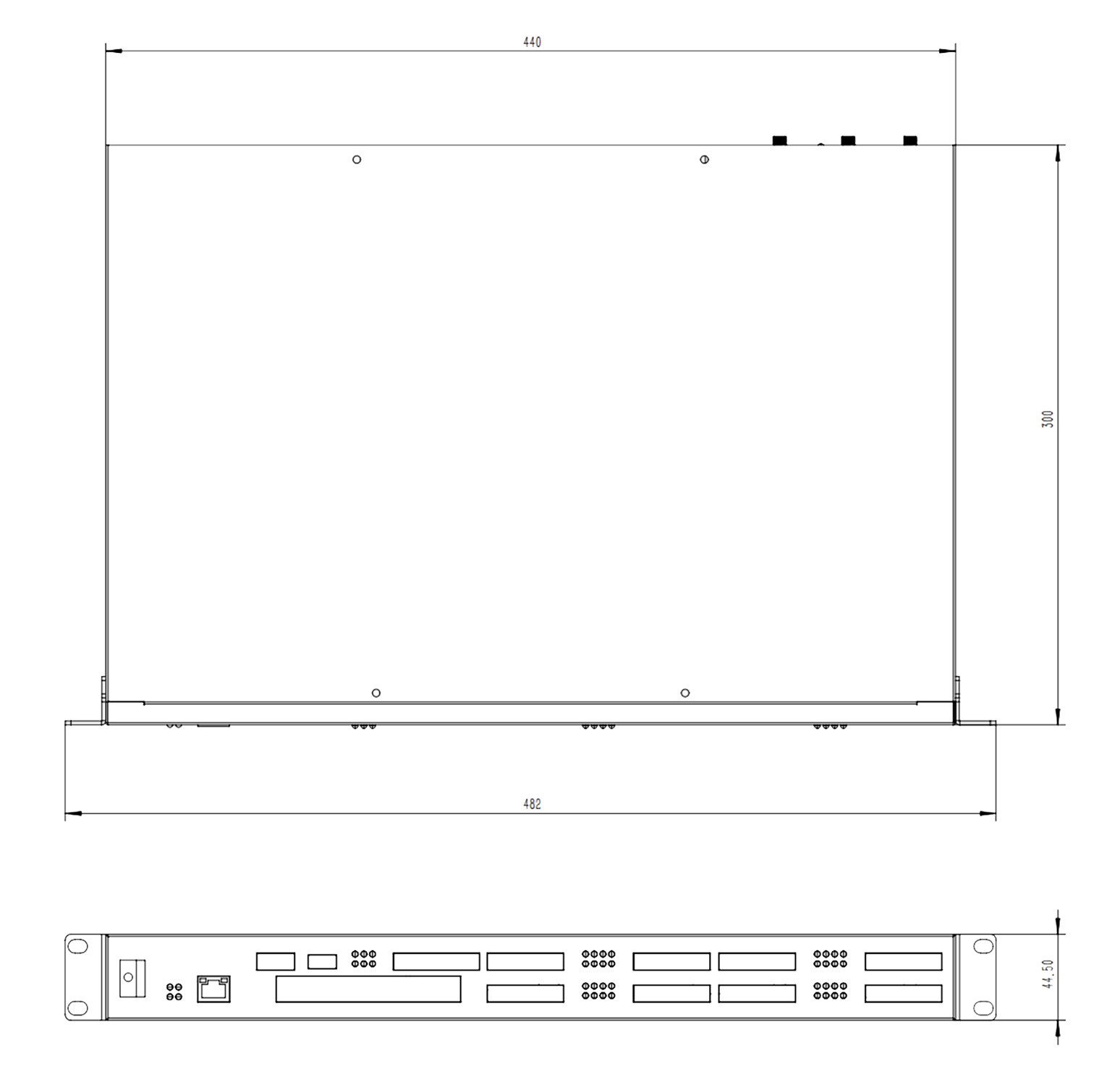

  • 外形寸法 (W)440 ✕ (H)44.45 x (D)300mm ※1Uラック
  • ケース材質 金属ケース(アルミニウム合金)
  • 表示部LED -電源状態
    -システム状態
    -WIFI状態
    -ソフト動作指示
    -LTE状態、通信指示
    -RS485送信、受信指示
  • 入力電圧 AC 100V
  • 通信接続 LAN接続:6
    WAN接続:1
    4G接続:1
    RS485接続:3
  • 使用環境 屋内
  • 使用温度範囲 -15℃~60℃
  • 使用湿度 20%~90%(結露なきこと)
  • サンプルリングレート 100ms~10s設定可能
  • ローカル保存領域 512MB
  • アンテナ接続 4G/GPS/WIFIのアンテナを付属
  • SIMカード 標準SIMカードに対応

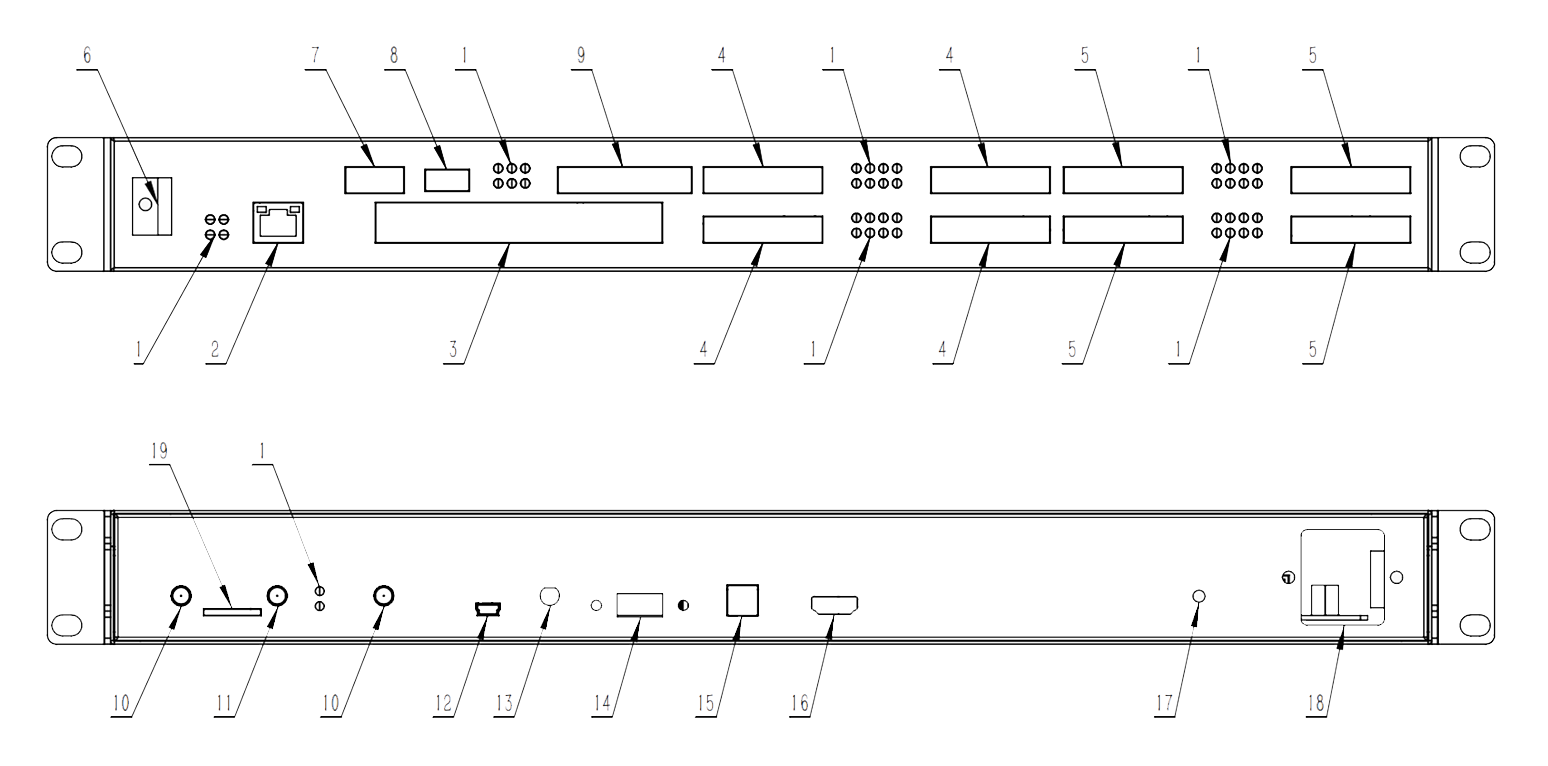

インタフェース
  • No. インターフェース
  • 1 Status Led ×6
  • 2 WAN ETH ×1
  • 3 LAN ETH ×6
  • 4 DI(Digital Input) ×4
  • 5 AI(Analog Input) ×2
  • 6 Power Switch ×1
  • 7 I2C ×1
  • 8 USB(USB-A) ×1
  • 9 RS485 ×3
  • 10 4G Antenna(MAIN、DIV) ×2
  • 11 GNSS Antenna ×1
  • 12 Console USB(Micro-A) ×1
  • 13 WiFi Antenna ×1
  • 14 Monitor USB(USB-A) ×1
  • 15 Monitor Power Output ×1
  • 16 Monitor HDMI ×1
  • 17 Ground Terminal ×1
  • 18 AC(100V) ×1
  • 19 SIM Card ×1





付属品
  • No. 品名
  • 1 電源コード(3P・ブラック)
