基本仕様

• 項目 仕様・機能

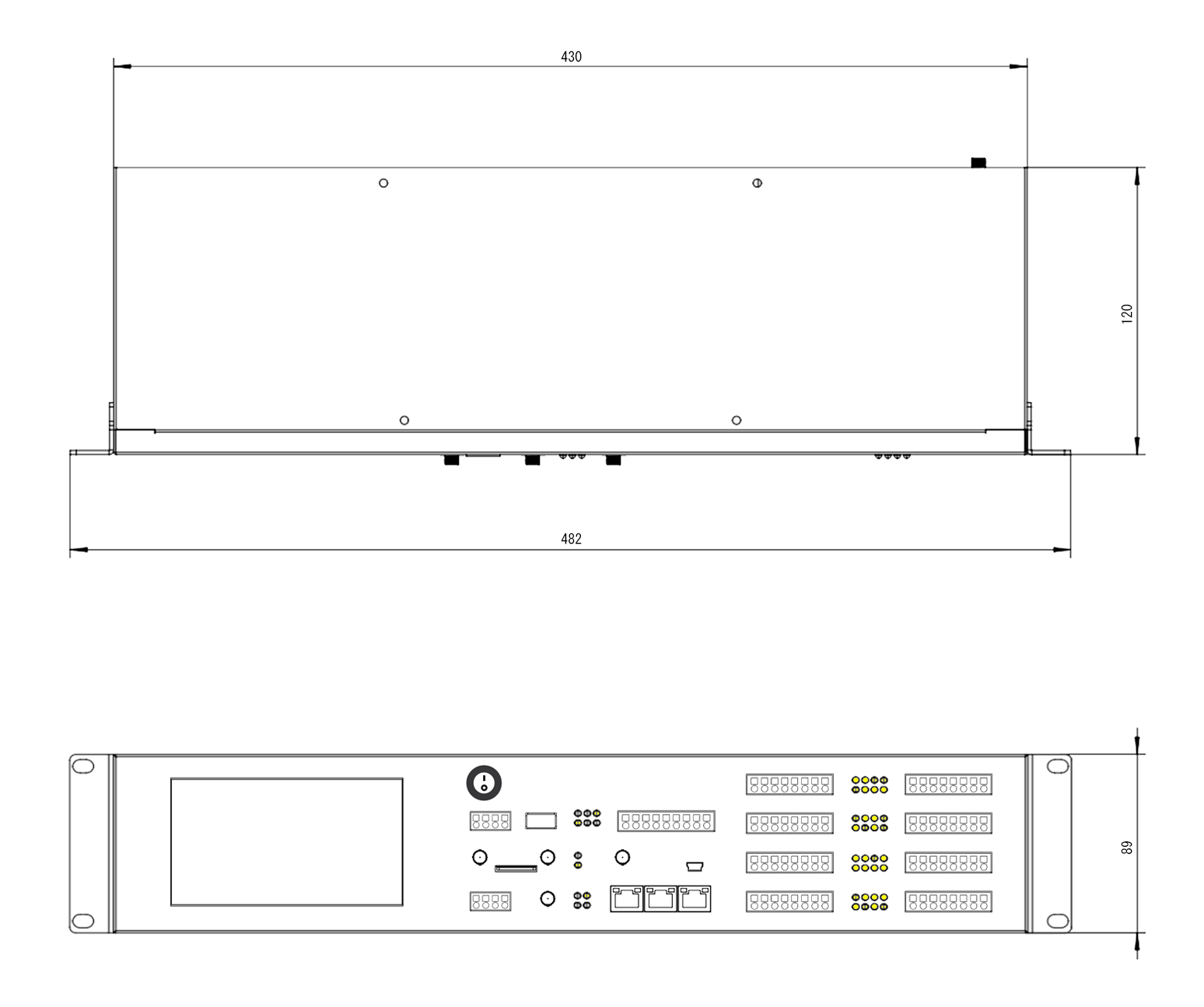

• 外形寸法 (W)430 ✕ (H)89 x (D)120mm ※2Uラック
• ケース材質 金属ケース（アルミニウム合金）
• 表示部LED -電源状態
  -システム状態
  -WIFI状態
  -ソフト動作指示
  -LTE状態、通信指示
  -RS485送信、受信指示
• 入力電圧 AC 100V
• 通信接続 LAN接続：2
  WAN接続：1
  4G接続：1
  RS485接続：3
• 使用環境 屋内
• 使用温度範囲 -20℃～55℃
• 使用湿度 20％～90％（結露なきこと）
• サンプルリングレート 100ms～10s設定可能
• ローカル保存領域 512MB
• アンテナ接続 4G/GPS/WIFIのアンテナを付属
• SIMカード 標準SIMカードに対応
•

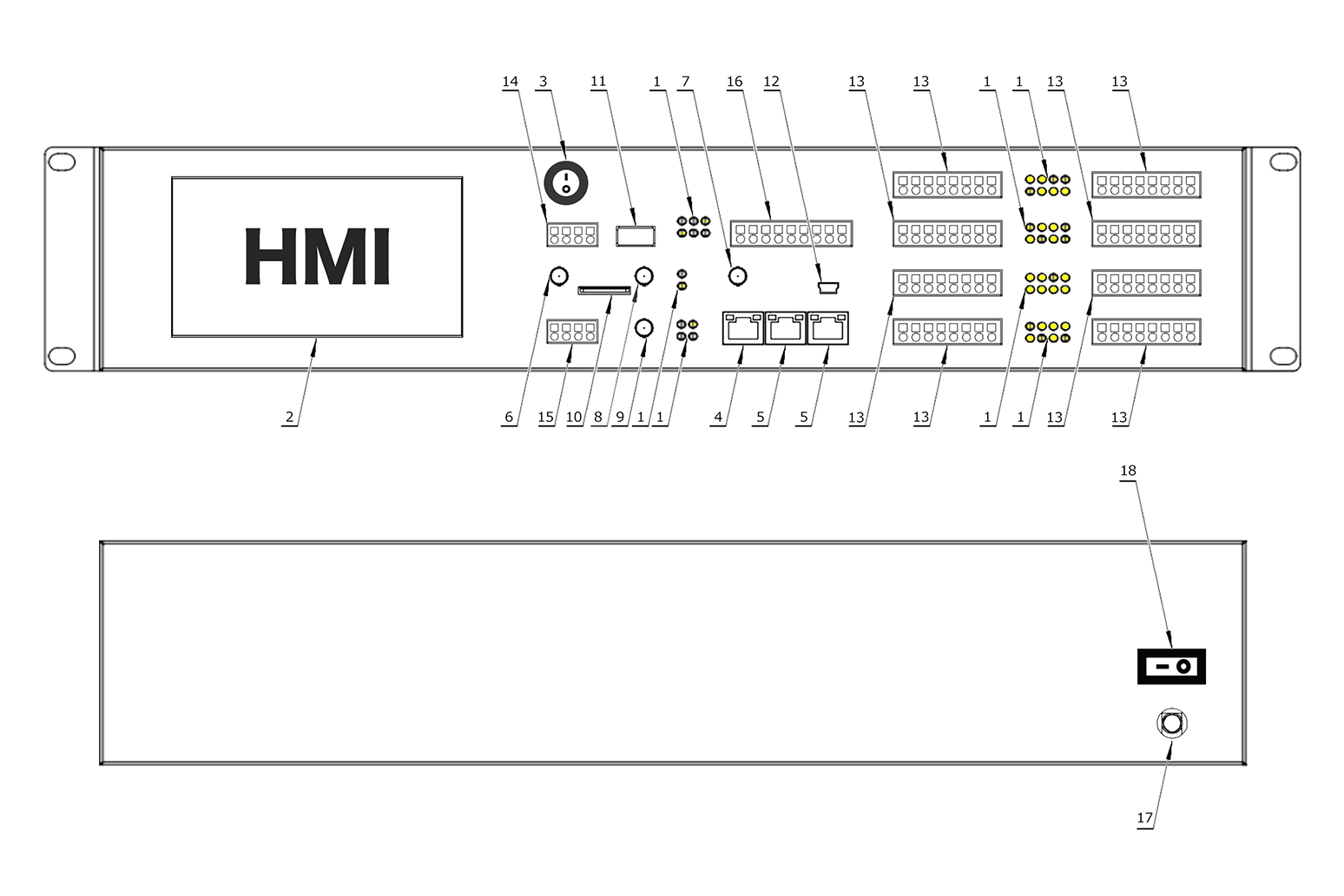

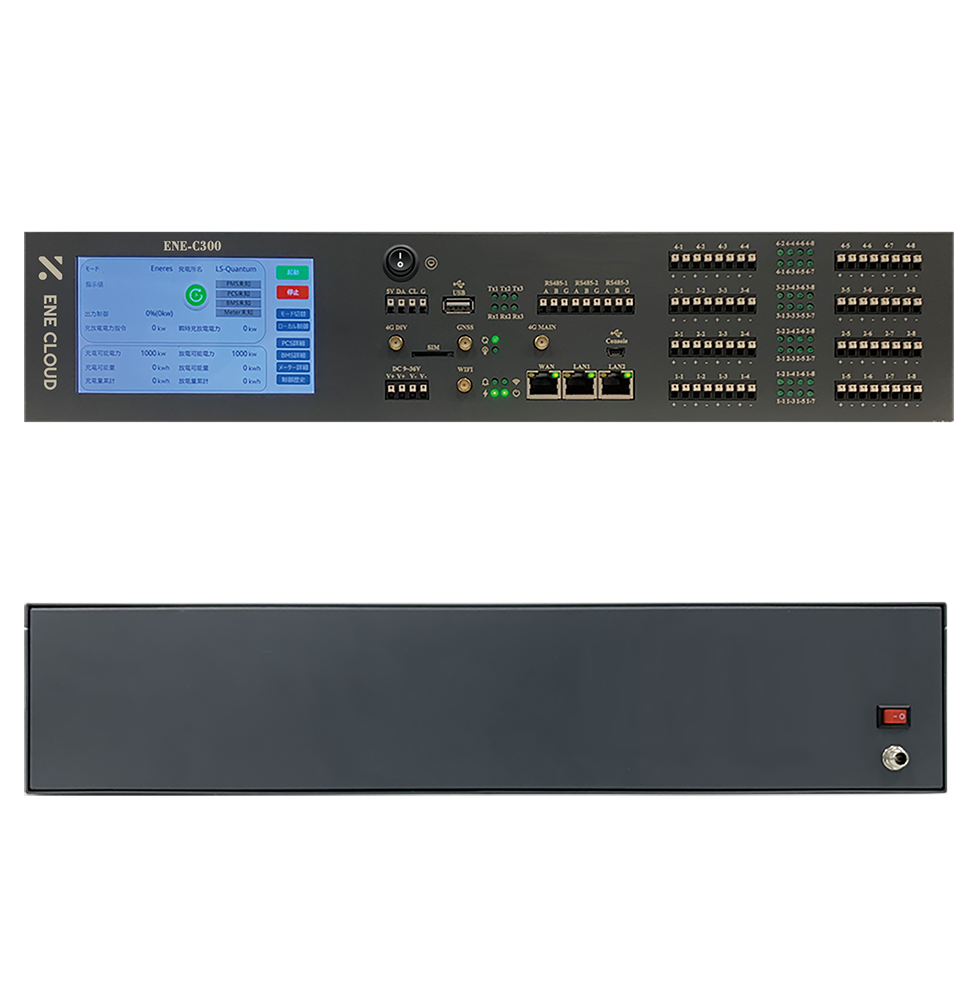

インタフェース

• No. インターフェース
• 1 Status Led ×7
• 2 HMI（Human Machine Interface） ×1
• 3 HMI Power Switch ×1
• 4 WAN ETH ×1
• 5 LAN ETH ×2
• 6 4G Antenna(DIV) ×1
• 7 4G Antenna(MAIN) ×1
• 8 GNSS Antenna ×1
• 9 WiFi Antenna ×1
• 10 SIM Card ×1
• 11 USB(USB-A) ×1
• 12 Console USB(Micro-A) ×1
• 13 DI/AI Configurable ×1
• 14 I2C
• 15 DC9~36 ×1
• 16 RS485 ×1
• 17 AC(100V) ×1
• 18 Power Switch ×1
•

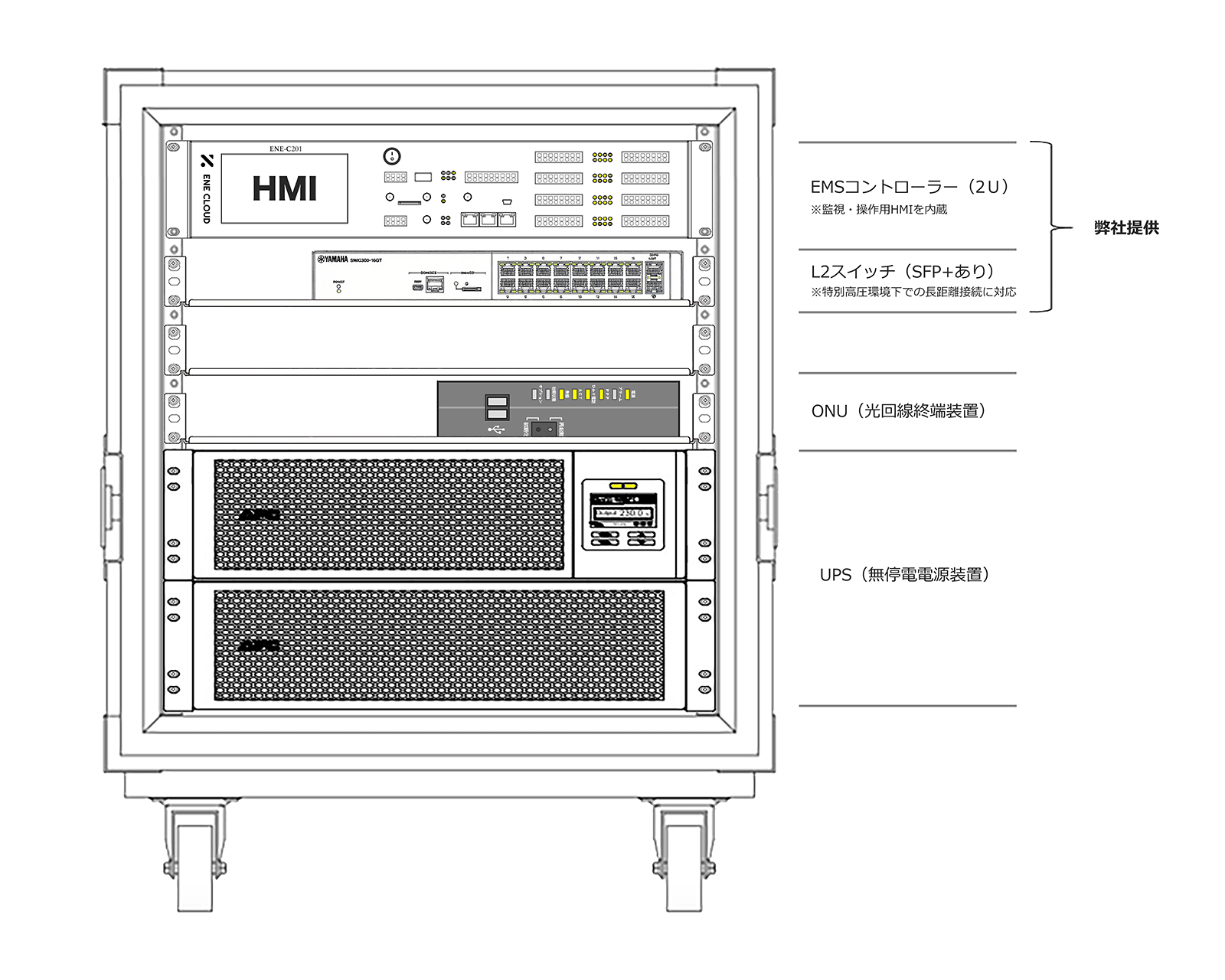

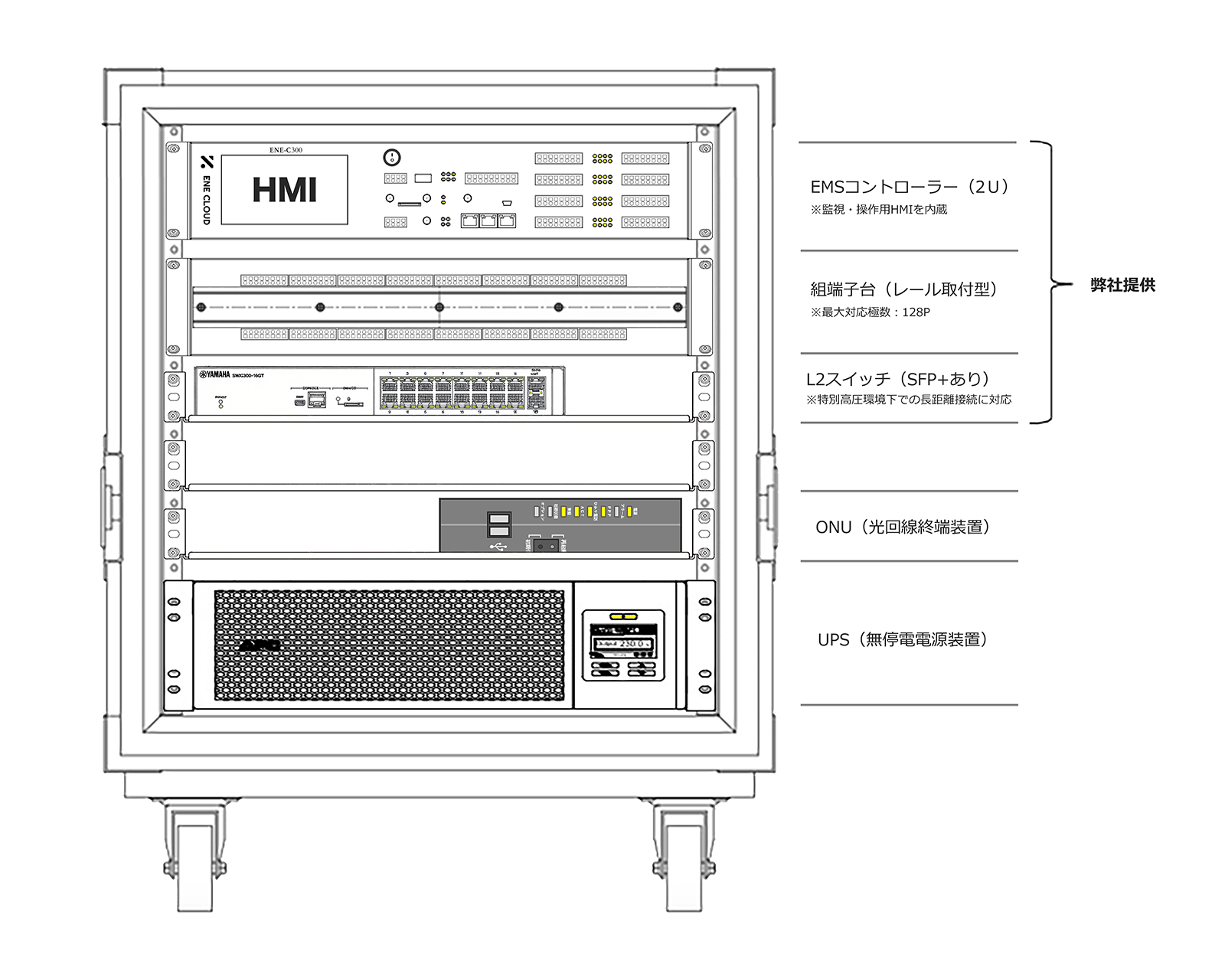

設置イメージ（12Uサーバラックに設置場合）

対応信号一覧

• No. 信号名
• 1 UPS故障信号
• 2 受電断路器入/切状態
• 3 受電遮断器入/切状態
• 4 受電不足電圧信号
• 5 受電過電流信号
• 6 受電地絡過電圧警報信号
• 7 PCS変圧器一次LBS入/切状態
• 8 所内変圧器一次LBS入/切状態
• 9 PCS変圧器一次LBS PF溶断信号
• 10 所内変圧器一次LBS PF溶断信号
• 11 ガス継電器警報信号
• 12 ガス継電器トリップ信号
• 13 油面計低油面警報信号
• 14 油面計高油面警報信号
• 15 放圧弁トリップ信号
• 16 油温計警報信号
• 17 受電電圧信号（R相）
• 18 受電電圧信号（S相）
• 19 受電電圧信号（T相）
• 20 受電電流信号（R相）
• 21 受電電流信号（S相）
• 22 受電電流信号（T相）
• 23 受電電力信号
• 24 受電周波数信号
• 接続端子： 丸形圧着端子、ねじ径M3 ※ご用意いただく

• No. 信号種類
• 1～16 デジタル（DI）　無電圧接点
• 17～24 アナログ（AI）　4-20mA

付属品

• No. 品名
• 1 電源コード（3P・ブラック）
• 2 アンテナセット（Wi-Fi、LTEとGPS）
• 3 インテリジェントL2スイッチ（SFP+支援）
